金豆莢8(金8)冬暖夏涼溫室 PyraPOD8

實況直播已經于2020年10月25日加西太平洋時間晚上7點結束,下面是根據最後的Sketchup文件所做的展示視頻:

金豆莢8 PyraPOD8 指的是我們的金豆莢冬暖夏涼溫室三大系列 “金豆莢4 PyraPOD4,金豆莢8 PyraPOD8,金豆莢x PyraPODx” 中的第二大系列。數字8指的是其底部爲八角形,不管其邊長是多少。

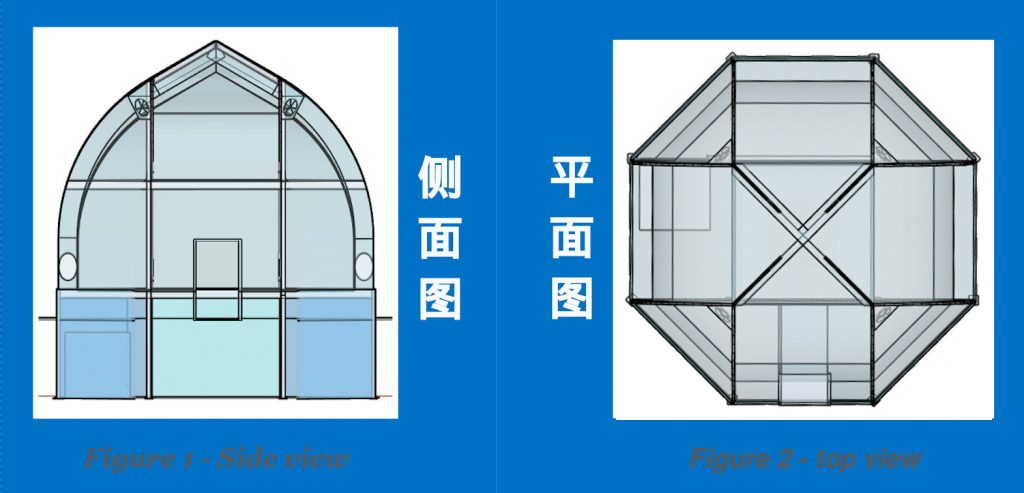

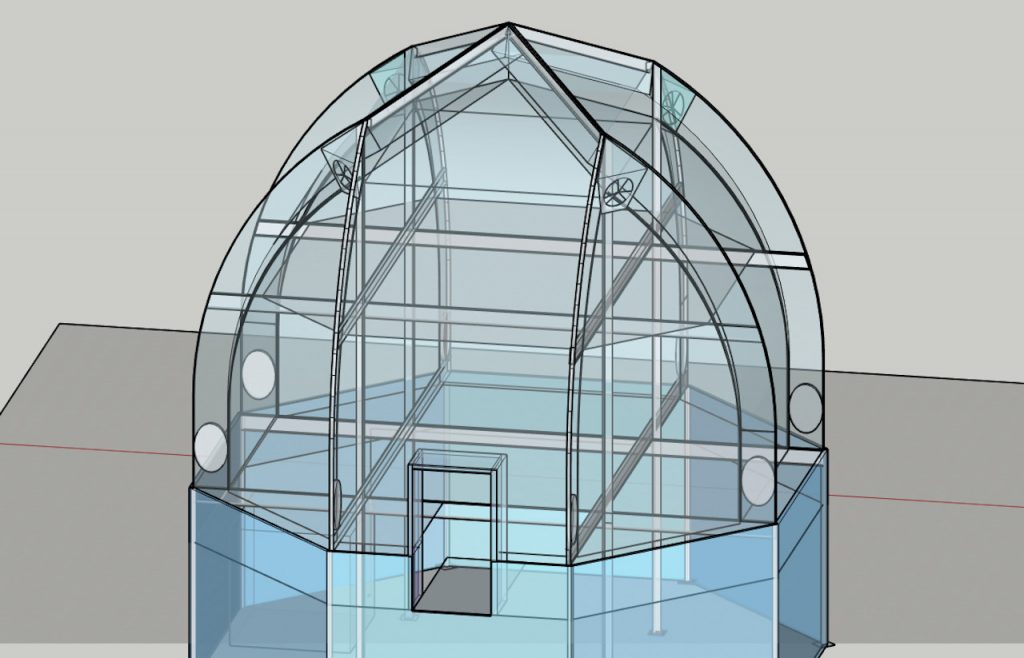

下圖展示了金8溫室的大致結構和形狀:

金8溫室的大致結構和形狀

金8溫室的雙層覆膜動態分解示意(由 Ríkarður Leó 模擬制作):

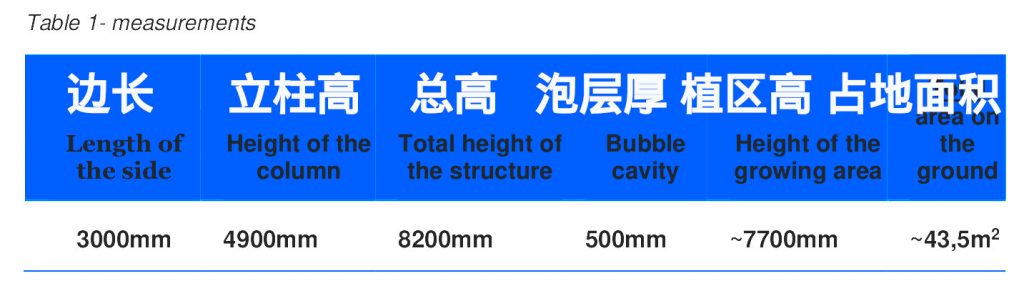

金豆莢8 PyraPOD8 的尺寸 – 見下表:

金8溫室的搭建分三個過程:第一步是搭建骨架,第二步是蓋膜,第三步是安裝肥皂泡發生器系統。三個步驟的細節如下。

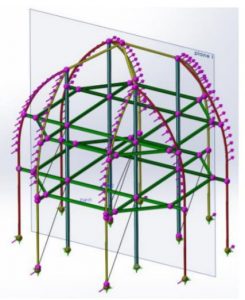

圖3第一步:搭建骨架

骨架可以用鍍鋅鐵搭建,也可以用鋁合金搭建骨架,骨架的最外部分可用來將八個頂部可彎曲的鐵柱用螺栓鎖定,如圖3所示。

第二步:蓋膜

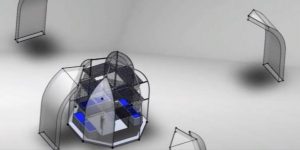

覆膜是雙層的透明玻璃纖維材料,外層覆膜是連成一體的,但內層覆膜需要單獨縫制並分別套裝,以便爲肥皂泡的填充創造必要的區域。圖4展示的各個分解區,這只是分解展示,實際上外層是一體的,即不可分解。覆膜的規格可見這裏(北美). 每個部分相互連接,以便肥皂泡可以從一個區域流到另外一個區域,然後流回到蓄液池那裏。

第三步:安裝肥皂泡發生器系統

肥皂泡發生器系統包含肥皂泡發生器,管線和蓄液池 – 點擊這裏 看更多關于肥皂泡的視頻。肥皂泡發生器可以采納3D打印的方式制作,建議有四個(見下圖),確保肥皂泡的填充無死角。

此系統可以手動控制,也可以用一個定時器就可以自動化。更深層精准的自動化控制會在産品進一步升級的時候實現。

金8溫室在下面的視頻中標爲OctaPOD,與金X-PyraPODx (在視頻中標爲 CityPOD) 同時出現在美國“智能移動能源”之設計中的聖安東尼奧的新廠區內:
